특징

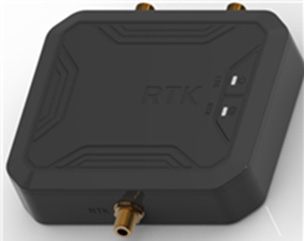

• cm급 정밀 측위를 소형 경량의 일체형 네트워크 RTK 디바이스
• 네트워크 RTK를 위한 LTE Cat.4 지원 (테더링 모드 지원)
• 배터리 내장(2시간 연속 측위) 및 방수 방진 IP54 지원
• 상태 확인 및 설정을 위한 안드로이드 앱 지원(BLE4.2)

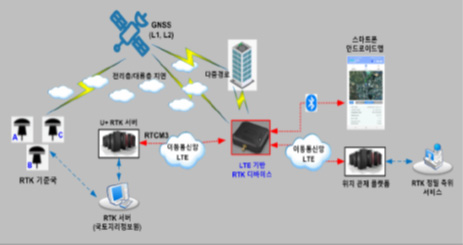

• 국토지리정보원/RTK 서버 연동 지원(VRS, FKP, SSR)
• LGU+ 상용화 품질 인증 획득, 중소벤처기업부 우수연구개발 혁신제품, 고객사 위치관제서비스 서버 연동 지원

응용분야

• 한국자동차연구원, 로봇융합연구원, 전북교육청 통학차량 관리시스템
• 드론 군집비행, 드론 영상 촬영
• 차량/드론 자율 주행, 자율 이양기
• 정밀한 방향성이 중요한 대형 선박 및 장비

사양

• LTE기반 네트워크 RTK 디바이스(EM-TL30KLR)
• LTE 모듈 : 씨에라와이어리스 WP7609
• RTK 모듈 : UBLOX ZED-F9R
• LTE 지원 주파수 : B1 2.1GHz, B5 850MHz, B7 2.6GHz
• 내장 배터리 : Li-Polymer 850mAh (만충 시 약 2시간 연속동작)
• 블루투스 : BLE4.2 지원 (씨에라와이어리 BX3105 모듈)
• Dead Reckoning : DR지원
• 외부전원 : USB 포트 : +5VDC +/- 10 %
  UART 포트 : 차량용 +9VDC ~ + 30VDC ( 차량 Ignition 핀 연결), 옵션 : 차량 Wheel Tick & Direction 연결
• 방수방진 : IP54 지원
• 크기 및 무게 : 70mm*80mm*21mm, 110g이하 (안테나 제외)
• 인증 : ROHS, KC인증
• 기능 지원 : 국토지리정보원 RTK 서버 지원, FOTA 업그레이드 지원, 사용자용 안드로이드앱, SSL VPN 지원

Features

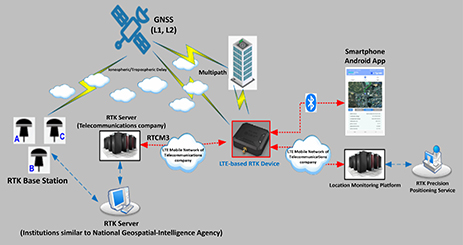

• Compact and lightweight all-in-one network RTK device with centimeter-level precision positioning
• LTE Cat 4 support for Network RTK (tethering mode supported)
• Built-in battery (supports continuous positioning for 2 hours) and IP54-rated waterproof & dustproof protection
• Android app support (BLE 4.2) for status monitoring and configuration

Application areas

• Drone Swarm Flight, Drone Video Recording
• Autonomous Vehicles (Self-driving cars, self-driving agricultural machines, autonomous drones, etc.)
• Large vessels docking at ports and other equipment requiring high-precision navigation

Specifications

• LTE-based Network RTK Device (EM-TL30KLR)
• LTE Module: Sierra Wireless WP7609
• RTK Module: UBLOX ZED-F9R
• LTE Supported Frequencies: B1 2.1GHz, B5 850MHz, B7 2.6GHz
• Built-in Battery: Li-Polymer 850mAh (supports approx. 2 hours of continuous operation when fully charged)
• Bluetooth: BLE 4.2 support (Sierra Wireless BX3105 module)
• Dead Reckoning: Dead Reckoning support
• External Power: USB Port: +5VDC ± 10%; UART Port: Vehicle power +9VDC ~ +30VDC (connects to vehicle ignition pin), optional: connects to vehicle wheel tick & direction
• Waterproof & Dustproof: IP54 rating
• Size & Weight: 70mm × 80mm × 21mm, ≤110g (excluding antenna)
• Certifications: ROHS, KC Certification
• Supported features: FOTA upgrade support, Android app for users, SSL VPN support

特徴

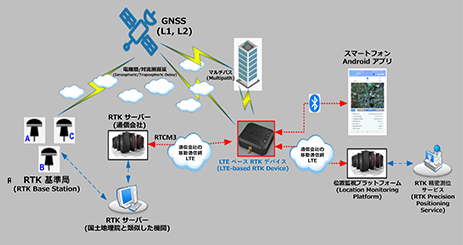

• cm級精密測位を実現する小型・軽量の一体型ネットワークRTKデバイス
• ネットワークRTK向けのLTE CAT 4対応（テザリングモード対応）
• バッテリー内蔵（2時間連続測位可能）および防塵・防水IP54対応
• 状態確認及び設定のためのAndroidアプリサポート（BLE 4.2）

応用分野

• ドローン群飛行 / ドローン映像撮影
• 自動運転車両（自動運転車、自動運転農業機械、自律ドローンなど）
• 精密な方向性が重要な大型船舶および機器

仕様

• LTEベースのネットワークRTKデバイス（EM-TL30KLR）
• LTEモジュール：Sierra Wireless WP7609
• RTKモジュール：UBLOX ZED-F9R
• LTE対応周波数：B1 2.1GHz, B5 850MHz, B7 2.6GHz
• 内蔵バッテリー：Li-Polymer 850mAh（フル充電時、約2時間連続動作）
• Bluetooth：BLE4.2対応（Sierra Wireless BX3105モジュール）
• Dead Reckoning：Dead Reckoning対応
• 外部電源：USBポート：+5VDC ± 10%; UARTポート：車載用 +9VDC ~ +30VDC (車両 Ignitionピン接続), オプション：車両 Wheel Tick & Direction接続
• 防水防塵：IP54対応
• サイズおよび重量：70mm × 80mm × 21mm、110g以下（アンテナ除く）
• 認証：ROHS、KC認証
• 機能サポート：機能サポート：FOTAアップグレード対応、ユーザー向けAndroidアプリ、 SSL VPN対応

Đặc điểm:

• Thiết bị Network RTK gọn nhẹ, tích hợp tất cả trong một với định vịchính xác lên tới từng centimet
• Hỗ trợ LTE CAT 4 dành cho Network RTK (hỗ trợ Tethering mode)
• Tích hợp pin bên trong giúp cung cấp định vị liên tục lên đến 2 giờ và hỗ trợ chống nước/chống bụi đạt chuẩn IP54
• Tích hợp ứng dụng Android giúp theo dõi trạng thái và thiết lập cài đặt (BLE 4.2)

Lĩnh vực ứng dụng

• Bay drone theo đội hình, quay video bằng drone (flycam)
• Các phương tiện tự hành (xe tự hành, máy nông nghiệp tự hành, drone tự hành,...)
• Tàu lớn cập cảng và các thiết bị khác yêu cầu điều hướng với độchính xác cao

Thông số kỹ thuật

• Thiết bị Network RTK dựa trên LTE (EM-TL30KLR)
• Module LTE: Sierra Wireless WP7609
• Module RTK: UBLOX ZED-F9R
• Các băng tần LTE được hỗ trợ: B1 2.1GHz, B5 850MHz, B7 2.6GHz
• Tích hợp pin: Li-Polymer 850mAh (có thể hoạt động liên tục khoảng 2 giờ khi sạc đầy)
• Bluetooth: Hỗ trợ BLE 4.2 (Module Sierra Wireless BX3105)
• Dead Reckoning: Hỗ trợ dẫn đường bằng dự tính (Dead Reckoning)
• Nguồn điện bên ngoài: Cổng USB: +5VDC ± 10%; Cổng UART: nguồn điện xe +9VDC ~ +30VDC (kết nối với chân đánh lửa Ignition Pin của xe), tùy chọn: kết nối với Wheel Tick & Direction của xe
• Chống nước & chống bụi: Hỗ trợ chống nước & bụi đạt chuẩn IP54
• Kích thước & Trọng lượng: 70mm × 80mm × 21mm, ≤110g (không bao gồm anten)
• Chứng nhận: ROHS, KC
• Các tính năng hỗ trợ: Hỗ trợ nâng cấp FOTA, hỗ trợ ứng dụng Android dành cho người dùng, hỗ trợ SSL VPN
